精度
在同級別功率分析儀器中，WT1800R能保證功率精度達到/u201C讀數的0.05% + 量程的0.05%/u201D的儀器，它可以執行多達500次諧波分析(50/60Hz基波頻率)。
可靠
測量需要重復執行并需要追求準確性。WT1800R穩定性，無論現在還是將來，都可以確保完成精準的測量。
靈活
WT1800R不但擁有最多6輸入通道、寬量程顯示和分析功能，還可以和電腦相連接，能在功率效率和諧波分析領域?yàn)榭蛻籼峁V泛的測量解決方案。
高分辨率顯示6輸入通道
可以以2MS/s(16位)的采樣率執行多達6輸入通道的同步測量。WT1800R擁有高分辨率8.4英寸XGA顯示器，最多可以分屏瀏覽6組波形并顯示多達12頁不同的測量參數，這使WT1800R成為變頻器驅動電機、可再生能源技術以及牽引應用(混合動力/電動汽車、泵和風扇等)中效率測試的理想工具。WT1800R還可以利用矢量圖或趨勢圖的方式顯示測量結果。
確保寬范圍內的準確性
可以準確測量寬范圍下的電壓、電流和頻率。WT1800R的基本功率精度(AC測量時)可以達到已選電壓量程和電流量程的1 % ~ 1 1 0 % 。這相當于可以準確測量15mV~1100Vrms的電壓、0.1mA~5.5Arms(5A輸入單元)以及10mA~55Arms(50A輸入單元)的電流。由于低功率因數誤差的影響被最小化( 視在功率±0.07%) ，WT1800R在大相移和高頻條件下也可以保證測量的準確性。
兩種輸入單元
5A和50A輸入單元可以安裝在一臺儀器上。這樣，工程師使用一臺WT1800R就可以執行多個應用。例如，被測設備處于待機狀態和多種工作狀態的評價等等。

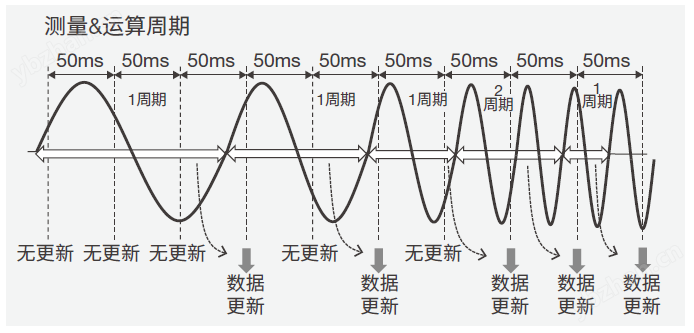

靈活&自動數據更新
可以手動或自動設置測量周期。可以在50ms~20s之間設置9個數據更新周期，也可以跟隨輸入頻率的波動，自動改變數據更新率。由于可以從0.1Hz的低頻進行測量，因此即使在電機的低速運行下也可以進行穩定的測量。此外，在低速運行期間(當WT1800R的輸入頻率為20Hz或更低時)，數據每周期更新一次。這有助于檢查每轉電機的測量結果。
諧波分析
即使數據更新周期只有50ms，WT1800R也可以在50/60Hz的基波頻率下分析多達500次的諧波。除了功率參數以外，WT1800R還提供兩個選件用于諧波分析。
諧波測量模式(/G5選件)

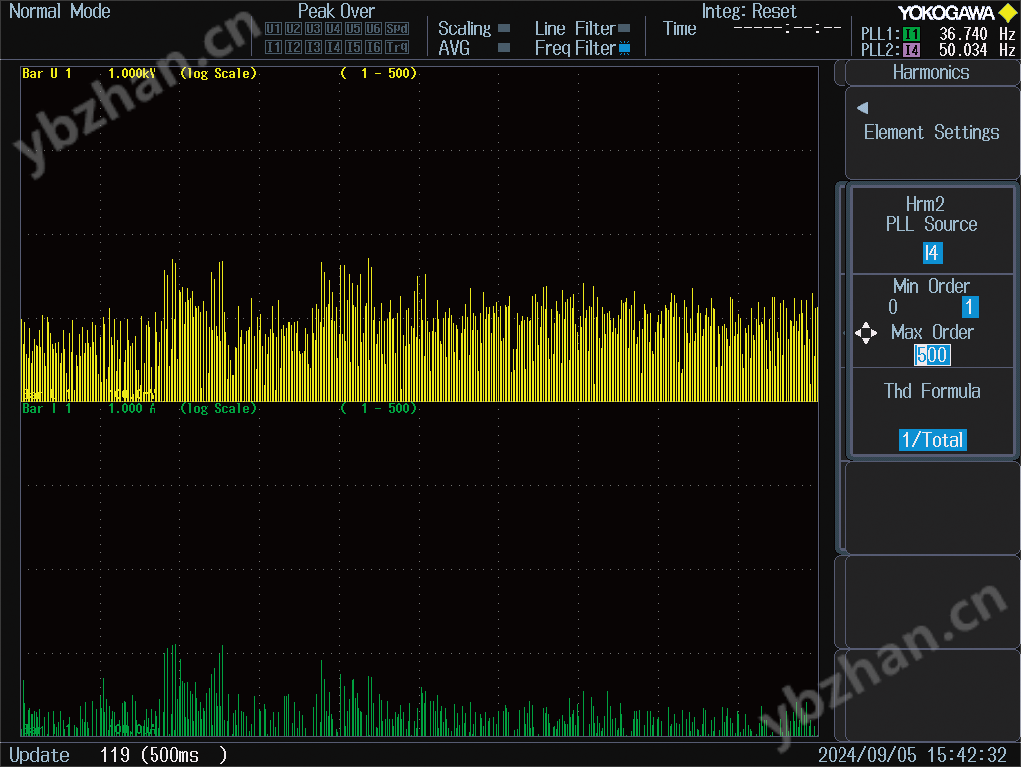

用于分析基波、諧波成分和總諧波失真(THD)雙諧波分析(/G6選件)
用于測量來自兩個不同源的諧波，例如變頻器、變速電機、照明鎮流器、UPS等的輸入和輸出。

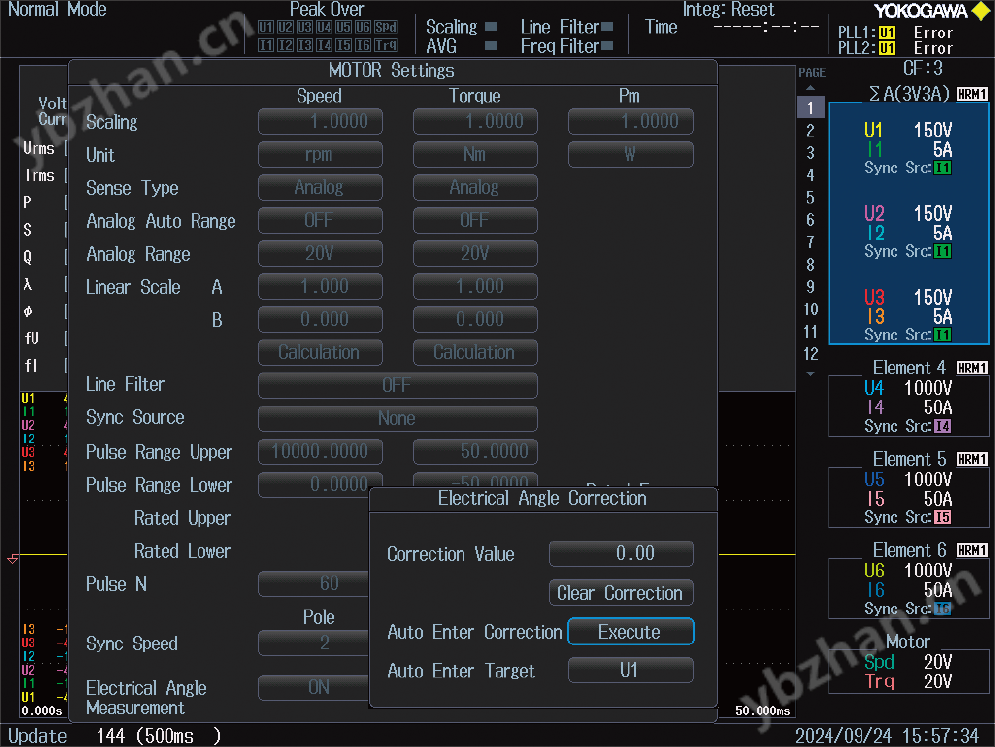

電機評價功能
WT1800R不但可以測量電參數，安裝電機評價功能選件后，還可以通過扭矩轉速傳感器的模擬和脈沖輸出，測量轉速/方向、扭矩、機械功率、同步速度、滑差、電角度、電機效率和總系統效率。

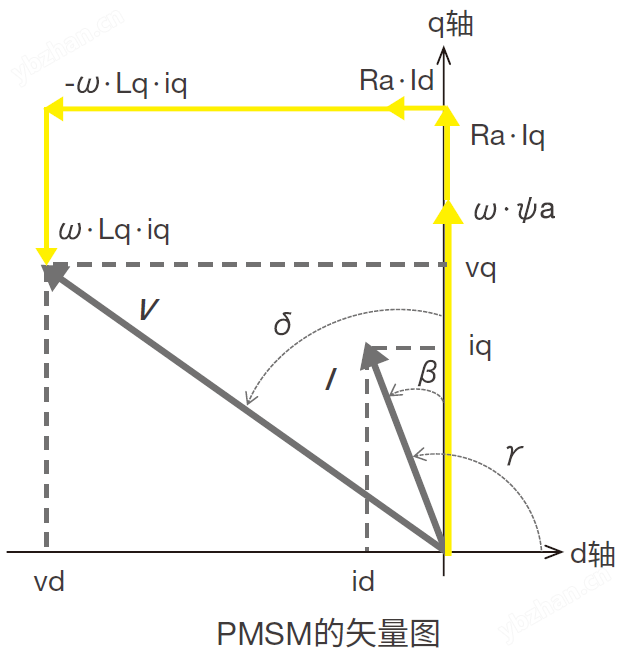

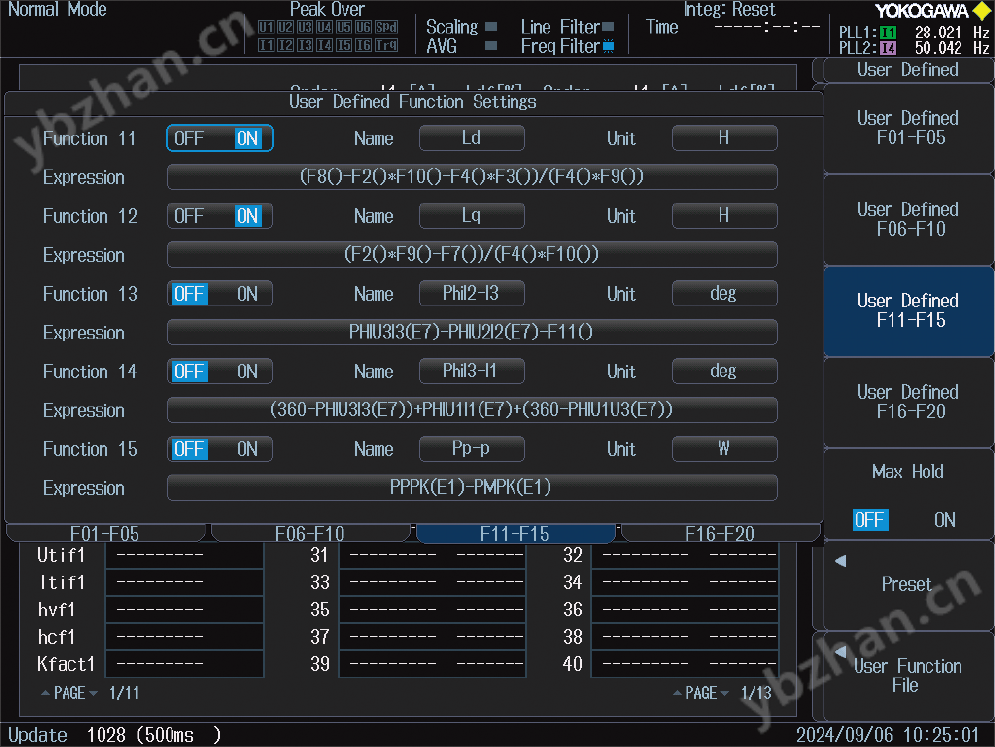

磁場定向控制測量
永磁同步電機(PMSM)與其他類型的電機相比高，通常使用dq軸參數(旋轉坐標系)進行控制。WT1800R具有增強的計算功能，可以計算Ld和Lq，并支持PMSM控制所需的測量。

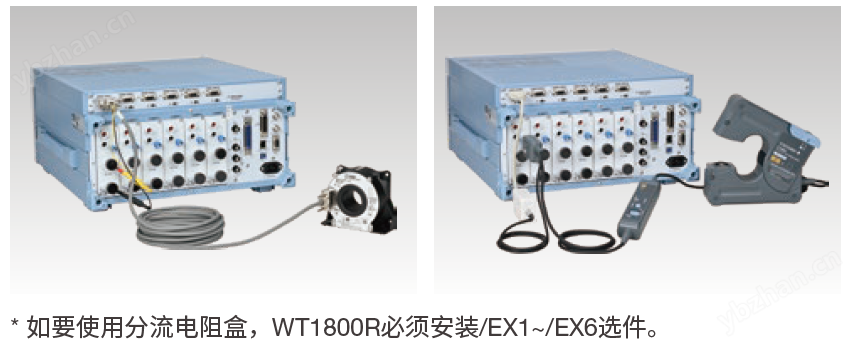

用于AC/DC電流傳感器的DC電源(/PD2選件)
WT1800R配備了用于AC/DC電流傳感器CT系列的DC電源。通過使用專用連接線和分流電阻盒，WT1800R可以測量大電流。通過這種方式連接傳感器，可以提高信噪比和抗干擾度。
高速數據采集
通過高速數據采集功能，可以根據時鐘信號頻率的不同，每5ms(外部同步設為OFF)或者1ms~100ms(外部同步設為ON)，計算一次直流信號和三相設備的Sigma-Urms、Sigma-Irms、Sigma-P。

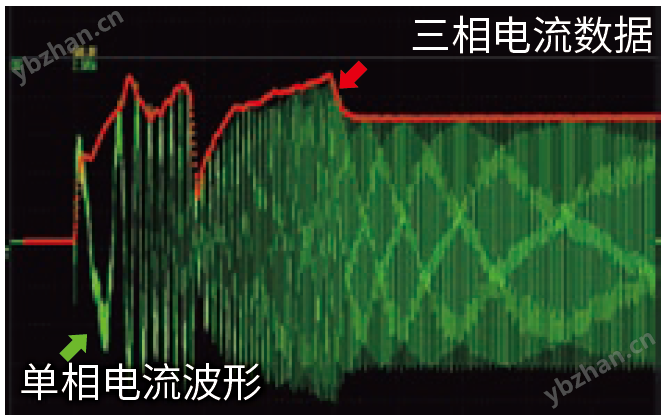

三相電流測量數據示例(紅點為以5ms間隔測量的數據示例)

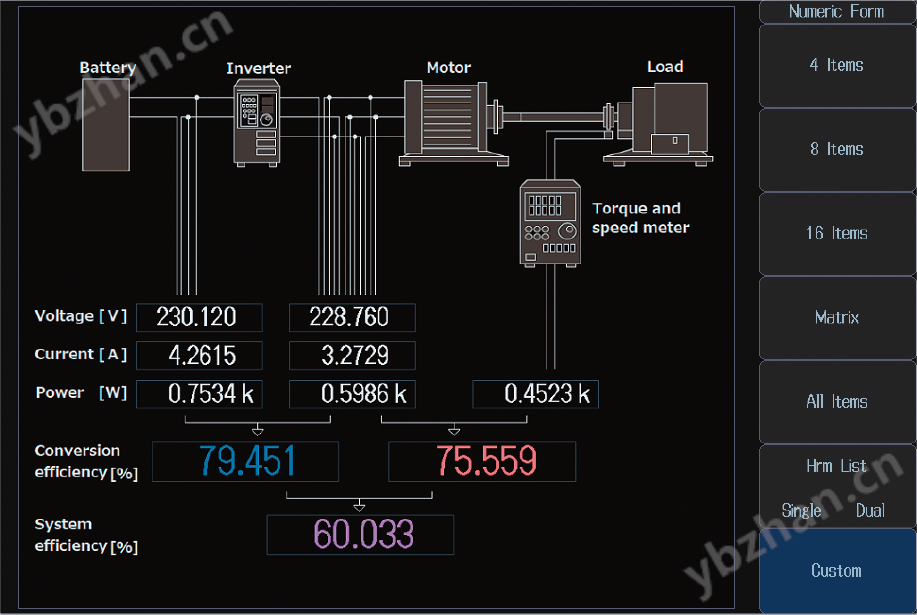

輕松從內部存儲加載個性化的測量畫面
自定義屏幕顯示可直觀確認要測量的參數。自定義屏幕可從非易失性內部存儲器中加載，以便于顯示。
* 內置存儲器還可用于存儲數值數據和其他數據。容量為1GB。
輕松了解功耗與變頻器波形之間的相關性
當在電機連續運行測試中觀察到效率下降時，可結合高精度功率測量和波形測量來了解相關性以確定原因。

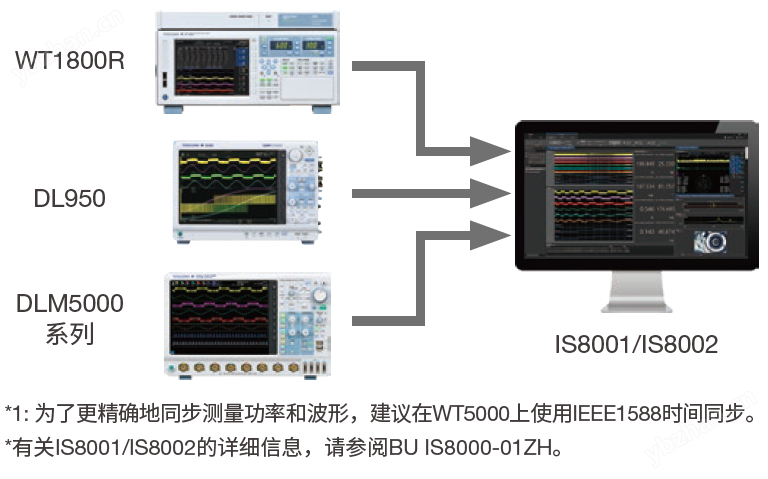

YOKOGAWA的集成測量軟件平臺IS8001/IS8002可以同軸顯示使用WT1800R進行高精度功率測量的結果和來自DL950高速數據記錄儀或DLM5000系列示波器的波形測量結果，以便在一個屏幕上了解功耗與變頻器波形之間的相關性。*1

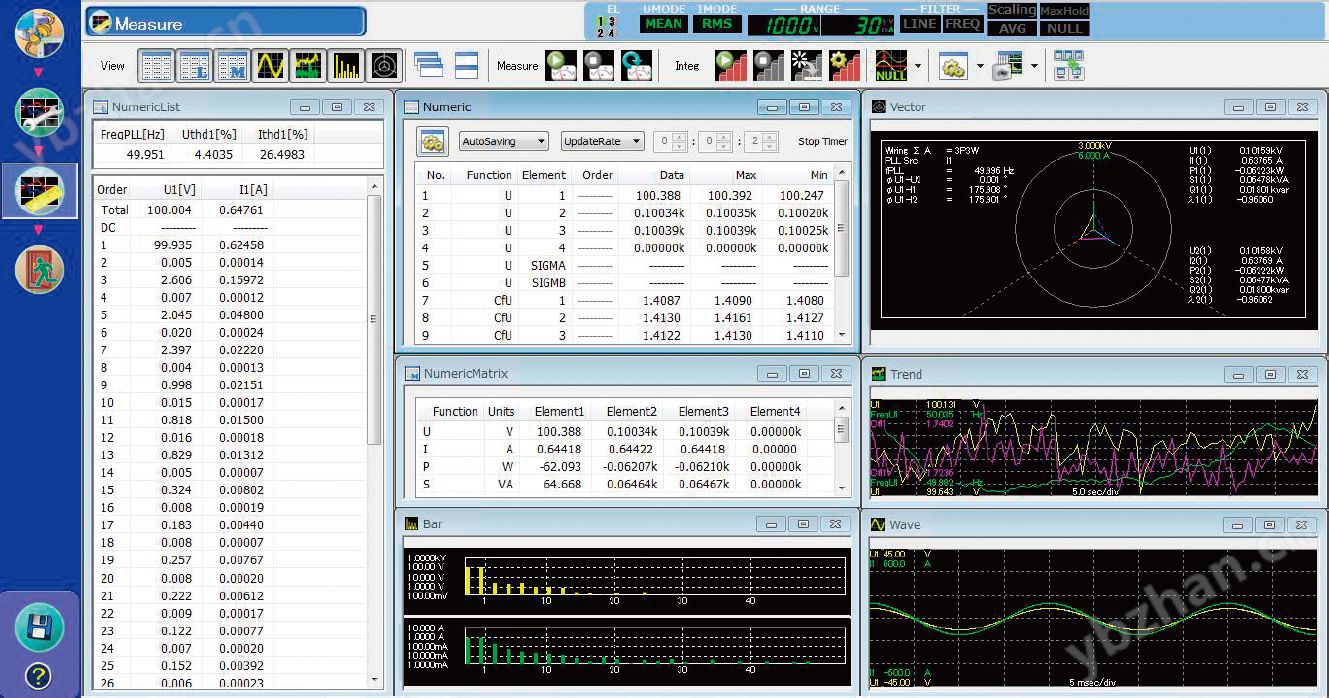

WTViewerEfree應用軟件
可以使用PC輕松查看、控制并下載測量結果。
WTViewerEfree是一款功能強大的軟件，通過通信接口將WT1800R和PC連接起來，可以在PC上輕松訪問數值、波形、趨勢和諧波數據。
前面板和后面板
關鍵應用
WT1800R是一臺多功能型功率分析儀，其精準的功率測量能力可以幫助研究人員、設計師和工程師在能源效 率、節能和可再生能源領域內完成各種各樣的測試應用。無論是在節能設備/電器、混合動力/電動汽車的生產領域，還是在可再生能源技術領域，WT1800R都是可以完成電力電子測量和能耗分析的通用型儀器。主要應用包括:
電動汽車
變頻器、電機和泵等工業設備
光伏、風能等可再生能源技術
空調、冰箱等辦公和家用電器
服務器、路由器和交換機等IT數據中心設備
電池充電和便攜設備
鎮流器、LED照明和熒光燈照明
飛機電源系統
