燃氣緊急切斷閥庫號：M411413

防爆燃氣緊急切斷閥

型號：DRQF-25

DN25，常開，法蘭安裝

工業級電磁閥

概述

該系列產品屬工業級手動復位開閥、交(直)流電脈沖驅動關閥且開關狀態自保持的隔爆型防爆電磁閥。它是燃氣管道的安*全緊急切斷裝置。它可與燃氣泄漏報警器系統連接或消防及遠程自動/手動緊急切斷氣源確保用氣安*全。當發生燃氣泄漏、報警器報警給電磁閥通電時，閥門會自動關閉。開閥需經人工手動開啟，滿足安*全管理規范，符合燃氣事故處理要求。

原理

保持式常開型:

在平常工作中閥門處于開啟狀態，線圈處于斷電狀態，不消*耗電*能。當泄漏事故發生時，報警器向線圈輸入電源，動鐵芯吸和，連桿失去支撐，在彈簧和活塞重力的作用下，快速關閉主閥口，切斷氣源，并進入自鎖狀態。此時撤去電源，閥門仍處于關閉狀態，不會自動打開。當工作人員處理完事故，擰開防護罩，線圈無電后，需人工將拉桿拉起到位，管網恢復正常供氣。

特點

隔爆型防爆:防爆罩采用鋼鐵材料制造，可室外防*水，防外部沖擊力，抗環境溫度變化。

關閥方式:通過給線圈通電來關閉閥門，手動關閉。

開閥方式:手動開啟，開閥需到現場人工操作，符合燃氣事故處理要求。保持方式:雙穩態功能，無任何動力下保持常開及常閉狀態。關閥速度:小于1秒。結構:閥內介質與外部隔離。

靜密封性能:三點一線(導向銷、手動桿、活塞)，密封嚴密。動密封:雙級密封，動密封環具有磨損自動補償功能，使用時間長。

參數

適用介質:天*然氣/城市燃氣/腐蝕性介質

密封材料:氟橡膠/丁jing橡膠/四氟

閥體材料:澆鑄鋁合金/鑄鋼WCB/不銹鋼304

使用環境溫度:-20°C-+60℃

運輸貯存溫度:-20°C-+60℃

公稱壓力:PN16-100(適用于法蘭)

工作壓力:≤0.1MPa、0.4MPa

注:1bar=0.1MPa=14.5PSI

關閉方式:通電和手動

關閉時間:DN15~65≤1S;DN80~DN200≤2S;

DN250~DN300≤3S

只 能手動開啟(手動復位)

防爆標志:ExdbIICT6 Gb;Ex mbIIC T6 Gb.

防護等級:IP66(要求蓋上防護罩)

電纜長度:≥1米(雙護套引線)

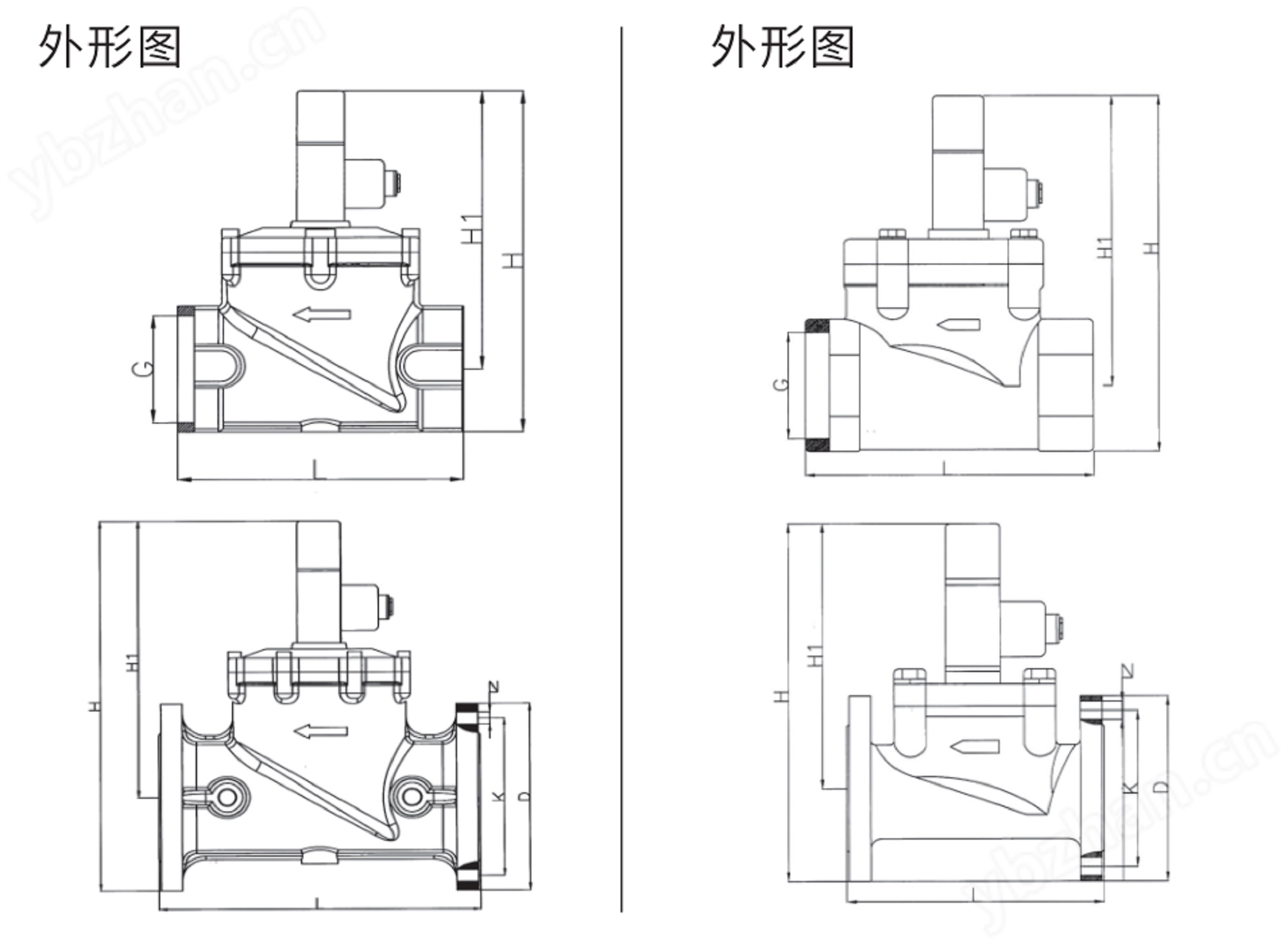

連接方式:內螺紋/法蘭(見規格尺寸表)

滿足標準:GB44016-2024;GB/T3836.1;GB/T3836.2;GB/T3836.9
