多通道無紙記錄儀是一種適用于多點溫度同時實時監控跟蹤、液晶顯示、U盤保存的儀表。是利用可輸入標準電流、標準電壓、頻率、熱電偶、熱電阻等信號,以先進的CPU為核心,基于智能化、數字化、網絡化設計思想,輔以大規模集成電路、大容量FLASH存儲、信號智能調理、SmartBus總線以及高分辨率圖形液晶顯示器,實現智能化無紙記錄。主要應用于冶金、石油、化工、建材、造紙、食品、制藥、大專院校、生物科研、熱處理和水處理等各種工業現場及各種智慧IOT應用場景。
多通道無紙記錄儀其核心組成部分通常包括以下幾個模塊:
一、數據采集模塊
傳感器接口
功能:連接各類傳感器(如溫度、壓力、流量、液位、電流、電壓等),將物理信號轉換為電信號。
特點:支持多種信號輸入類型,如模擬信號(4-20mA、0-5V等)、數字信號(RS485、Modbus等)、熱電阻(PT100、PT1000)、熱電偶(K、J、T型等)。
多通道設計:通常配備8、16、32或更多通道,可同時采集多個參數,滿足復雜工業場景需求。
信號調理電路
功能:對傳感器輸出的微弱信號進行放大、濾波、隔離等處理,提高信號質量和抗干擾能力。
特點:采用高精度運算放大器和低噪聲設計,確保信號穩定性。
二、數據處理與存儲模塊
微處理器(CPU)
功能:作為核心控制單元,負責數據采集、處理、存儲和顯示邏輯控制。
特點:采用高性能嵌入式處理器(如ARM架構),支持多任務處理和實時數據分析。
存儲器
功能:存儲采集到的數據,支持長期保存和歷史數據查詢。
特點:
內部存儲:通常配備大容量Flash存儲器(如1GB或更高),可存儲數年數據。
外部存儲擴展:支持U盤、SD卡或移動硬盤擴展,方便數據導出和備份。
數據壓縮:采用高效壓縮算法,減少存儲空間占用。
實時時鐘(RTC)
功能:提供精確的時間基準,為數據記錄添加時間戳,確保數據可追溯性。
特點:內置高精度晶振,支持斷電后時間保持。
三、顯示與操作模塊
顯示屏
功能:實時顯示采集數據、曲線、報警信息等。
特點:
類型:通常采用TFT液晶顯示屏(如7英寸、10.1英寸),分辨率高,色彩清晰。
觸摸操作:支持觸摸屏操作,簡化用戶交互。
多畫面顯示:可分屏顯示多個通道數據或曲線,便于對比分析。
操作按鍵/旋鈕
功能:提供物理按鍵或旋鈕,用于快速設置參數、切換畫面或確認操作。
特點:防水防塵設計,適應工業環境。
四、通信與網絡模塊
有線通信接口
功能:實現設備與上位機、其他儀器或控制系統的數據交互。
特點:
RS485/RS232:支持Modbus RTU協議,用于串口通信。
以太網接口:支持TCP/IP協議,實現遠程監控和數據上傳。
USB接口:用于數據導出或設備配置。
無線通信模塊(可選)
功能:支持無線數據傳輸,如Wi-Fi、4G/5G、LoRa等。
特點:適用于遠程或移動場景,實現實時監控和云端數據存儲。
五、電源與供電模塊
電源輸入
功能:為設備提供穩定的工作電源。
特點:
交流供電:支持AC85-265V寬電壓輸入,適應不同電網環境。
直流供電:可選DC24V供電,適用于工業現場直流電源系統。
電池供電(可選):內置可充電鋰電池,支持斷電后繼續記錄數據。
電源管理電路
功能:對輸入電源進行穩壓、濾波和過壓/過流保護,確保設備安全運行。
特點:采用高效率DC-DC轉換器,降低功耗。
六、外殼與結構模塊
外殼材質
功能:保護內部電路免受外界環境影響。
特點:
金屬外殼:采用鋁合金或不銹鋼材質,散熱性好,抗干擾能力強。
塑料外殼:輕便且成本較低,適用于一般工業環境。
防護等級:通常達到IP65或更高,防塵防水。
安裝方式
功能:方便設備固定和安裝。

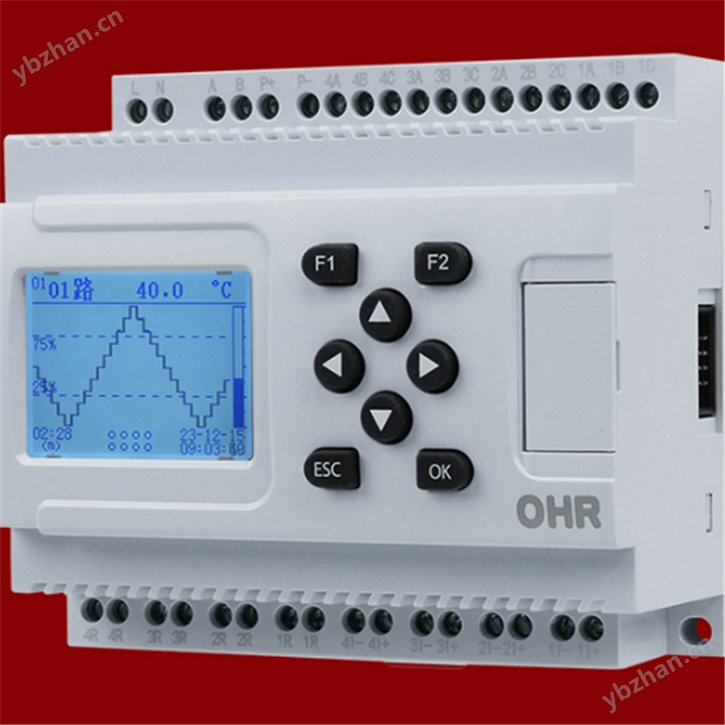

特點:支持壁掛式、盤裝式或導軌式安裝,適應不同場景需求。
七、軟件與算法模塊
嵌入式軟件
功能:實現數據采集、處理、存儲、顯示和通信等核心功能。
特點:
實時操作系統(RTOS):確保多任務實時處理。
數據壓縮算法:減少存儲空間占用。
抗干擾算法:提高信號質量。
上位機軟件(可選)
功能:提供更強大的數據分析、報表生成和遠程監控功能。
特點:
多語言支持:適應不同用戶需求。
數據庫集成:支持SQL Server、MySQL等數據庫,便于數據管理。
Web訪問:通過瀏覽器實現遠程監控和配置。
八、報警與輸出模塊
報警功能
功能:當采集數據超過設定閾值時,觸發聲光報警或短信通知。
特點:
多級報警:支持高限、低限、偏差報警等。
報警記錄:自動記錄報警時間、通道和數值,便于追溯。
控制輸出
功能:根據采集數據自動控制外部設備(如泵、閥門、加熱器等)。
特點:
繼電器輸出:支持開關量控制。
模擬量輸出:支持4-20mA或0-10V信號輸出。
