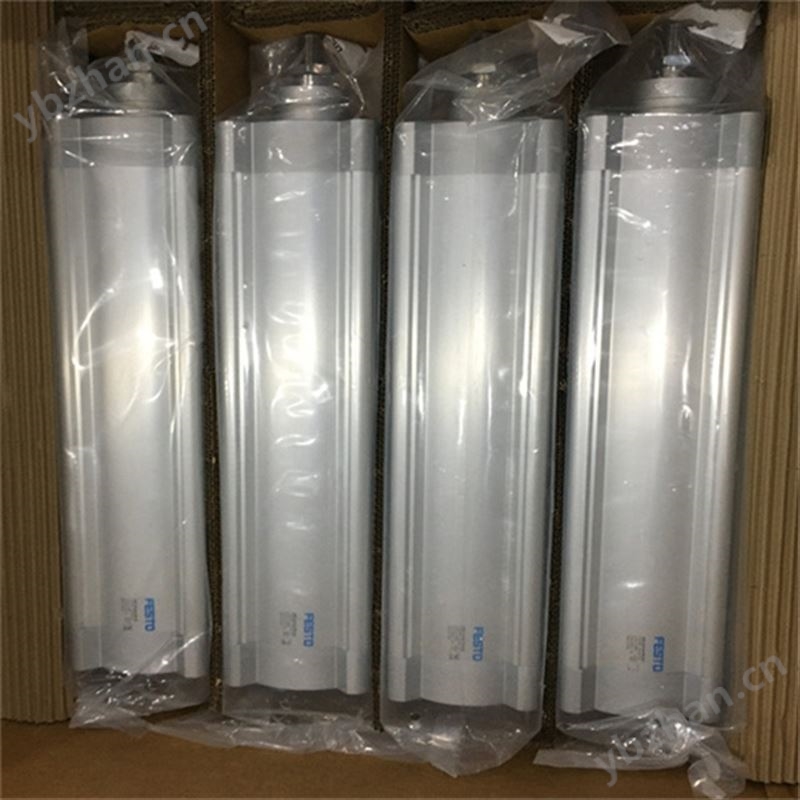

現貨FESTO氣缸DGC-K-25-900-PPV-A-GK
標準氣缸 DSBC,符合 ISO 15552
訂貨數據 – 波紋管組件
使用波紋管組件需要加長活塞桿
( 訂貨代碼 E ) → 訂貨數據 –
模塊化產品系統。
用于訂貨代碼 E 的必要尺寸與缸
徑、行程以及對應波紋管組件的
關系參見以下表格:
訂貨實例:
所選標準氣缸:
DSBC-32-320-PPV-A-...
尺寸對應 E 值(見表):112 mm
標準氣缸完整型號代碼:
DSBC-32-320-PPV-A-...-112E
對應波紋管組件:
DADB-V6-32-S301-350
氣缸參數 波紋管組件 氣缸參數 波紋管組件
如果氣缸同時受到以下所示力和扭矩的作用,除了所示的負載
外,還必須滿足以下計算等式:
fv = 負載比較系數
F1 = 動態值
F2 = 值
導軌中心位置
計算實例
假設:求解:
小型滑臺式氣缸 = DGST-10
工作行程 = 80 mm
杠桿臂 Lx = 50 mm
杠桿臂 Ly = 30 mm
負載 Fz = 0.8 kg
加速度 a = 0 m/s2
常閉觸點
可從上方插入槽內,
與型材齊平,
短型PNP電纜,3線7.5 574340 SMT-8M-A-PO-24V-E-7.5-OE
訂貨數據 – 接近開關,用于 T型槽, 磁性舌簧式技術參數 a sme
安裝方式開關輸出電接口電纜長度訂貨號型號
[m]
常開觸點
可從上方插入槽內, 與型材齊平接觸式電纜,3線2.5 543862 SME-8M-DS-24V-K-2.5-OE
5.0 543863 SME-8M-DS-24V-K-5.0-OE
電纜,2線2.5 543872 SME-8M-ZS-24V-K-2.5-OE
插頭 M8x1, 3針0.3 543861 SME-8M-DS-24V-K-0.3-M8D
可從端部插入, 與型材齊平接觸式電纜,3 線2.5 150855 SME-8-K-LED-24
插頭 M8x1, 3針0.3 150857 SME-8-S-LED-24
